Panel drzwi z pojedynczą skórą Maszyna do formowania na zimno Szerokość od 400 mm do 600 mm

5 tonowy hydrauliczny odwijak

1. Rama maszyny: struktura spawalnicza z trwałą obróbką

2. Opis: Umieść cewkę w trzpieniu, siłownik hydrauliczny dokręci cewkę.

3. Uruchom maszynę, silnik będzie najpierw napędzał trzpień, a następnie stalowa blacha zostanie zwolniona do wyrównania

4. Elektryczna cewka zwalniająca, rozprężanie hydrauliczne, napięcie

5. Pojemność ciężaru: 5 ton

6. ID: 508 mm

7. Moc silnika: 5,5 kW

8. Moc układu hydraulicznego: 4 kW

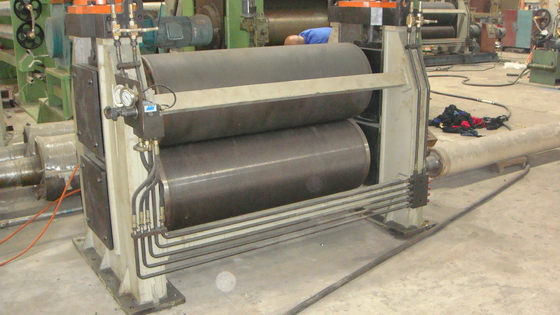

2). 7 Maszyna do poziomowania rolek

1. 2 podawanie rolek w szczypcach, 7 wyrównywanie rolek
2. średnica wałka wyrównującego: około Φ 90 mm
3. Wyrównujący materiał rolki: wysokiej jakości 40Cr
4. Obróbka cieplna walca poziomującego: obróbka powierzchniowa o wysokiej częstotliwości
5. Poziomowanie mocy silnika: 4 kW

3). Serwosilnik

1. Moc silnika serwomechanizmu: 3KW
2. Marka serwosilnika : YASKAWA (JAPAN)
3. Dokładne podawanie arkusza do wykrawarki zgodnie z ustawionym programem

4). Hydrauliczna maszyna do wstępnego wykrawania

1. Wykrojnik: Cr12 Mov, proces hartowania
2. Wymiar matrycy: zgodnie z rysunkiem
3. Moc wykrawania: 15KW
4. Dziurkowanie sterowane przez PLC

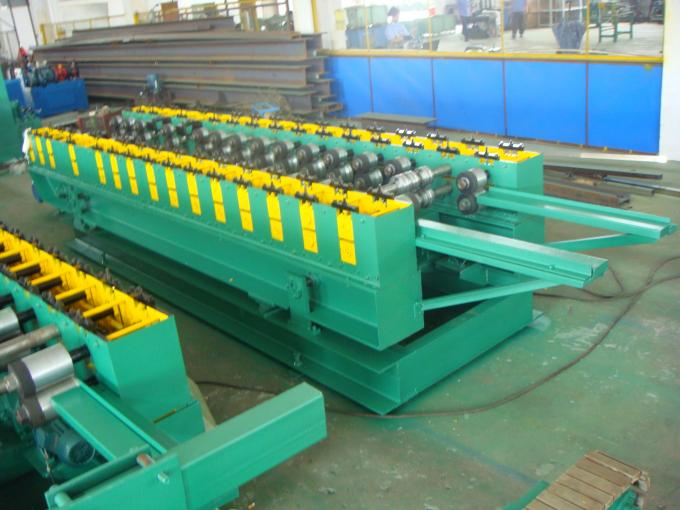

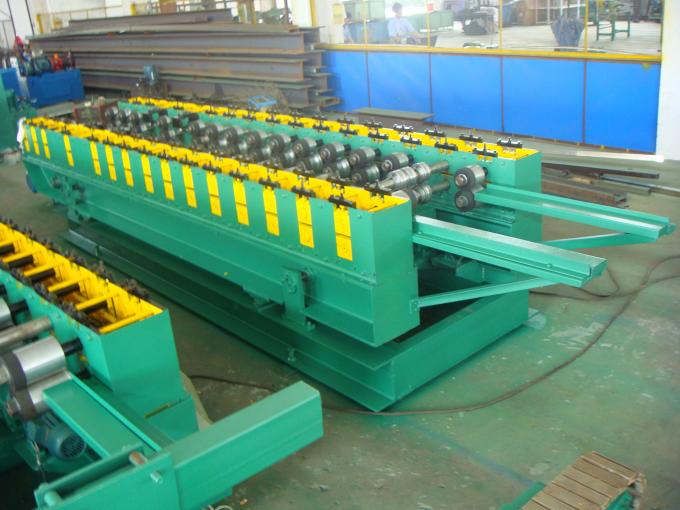

5). Główna maszyna do formowania rolek kablowych

1. Grubość materiału formującego: 1,5-2,5 mm
2. Typ materiału formującego: GI lub stal węglowa
3. Rama maszyny: obróbka spawana i hartowana stali wysokiej jakości
4. Materiał wału: 40Cr wysokiej jakości stali hartowanie (HB220-260)
5. Średnica wału: Φ 65 mm
6. Łożysko: łożysko HRB (najlepsza chińska marka)
7. Materiał rolki: wysokiej jakości stal GCr15 i powierzchnia walca z twardym chromem ≥ 0,05 mm
8. Stacja formująca: ≈ 18 stacji
9. Prędkość formowania: 0-15 m / min, bez wykrawania / cięcia
10. Forming Motor: ≈ 15KW
11. Silnik z regulacją szerokości ≈ 1,5KW
12. Regulacja rozmiaru: regulacja mocy elektrycznej
13. Typ napędu: Napęd łańcuchowy

6). Hydrauliczna stacja cięcia i hydrauliczna

1. Rodzaj cięcia: hydrauliczne cięcie po formowaniu rolkowym,
2. Podczas cięcia, zatrzymanie maszyny
3. Materiał ostrzy tnących : Cr12Mov , obróbka Harting , HRC58-62
4. Moc stacji hydraulicznej: 15 KW

7). System sterowania PLC

1. Cała linia jest kontrolowana przez importowany sterownik PLC, ekran dotykowy LCD, interfejs człowiek-maszyna. Ludzie wchodzą w interakcje ze sterownikiem PLC. Operator ustawiając program tak, aby uruchamiał się automatycznie (programowalne sterowanie) w celu monitorowania i sterowania procesem, aby operator mógł sterować linią produkcyjną i modyfikować parametry sterowania, a także w czasie rzeczywistym monitorować stan sprzętu, parametry pracy i wskazanie awarii. Ustawienie cyfrowe długości detalu, regulacja długości obrabianego przedmiotu. Monitorowanie stanu pracy sprzętu i sygnalizacja awarii w czasie rzeczywistym.
2. Obsługa: ręczna / automatyczna. Jest wygodny w obsłudze z modelem ręcznym i znajduje się na nim dno awaryjne.

8). Tabela błędów

1. Forma: stalowa struktura spawalnicza, stojak wyjściowy bez zasilania
2. Ilość: 1 sztuka
